4つの弧

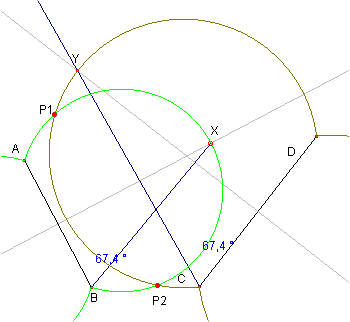

図のように、2つの線分AB,CDがあります。線分ABの垂直二等分線上の点Xと、それが線分ABについて対象な点X’を作図します。
∠ABX=∠DCYとなる点Yを線分CDの垂直二等分線上にとり、それが線分CDについて対象な点Y’を作図します。
弧AXBと弧AX’Bを合わせた緑の曲線
と
弧CYDと弧CY’Dを合わせた茶色の曲線
の
交点
を作図します。(左の図ではP1,P2)
このとき、緑の曲線と茶色の曲線の交点はどんな点になるでしょうか?
CABRIUのデータでは、点A,B,C,D,Xを移動させることによって
図形
を変形、移動できます。
CABRIU(d35)のデータはここからダウンロードできます。
